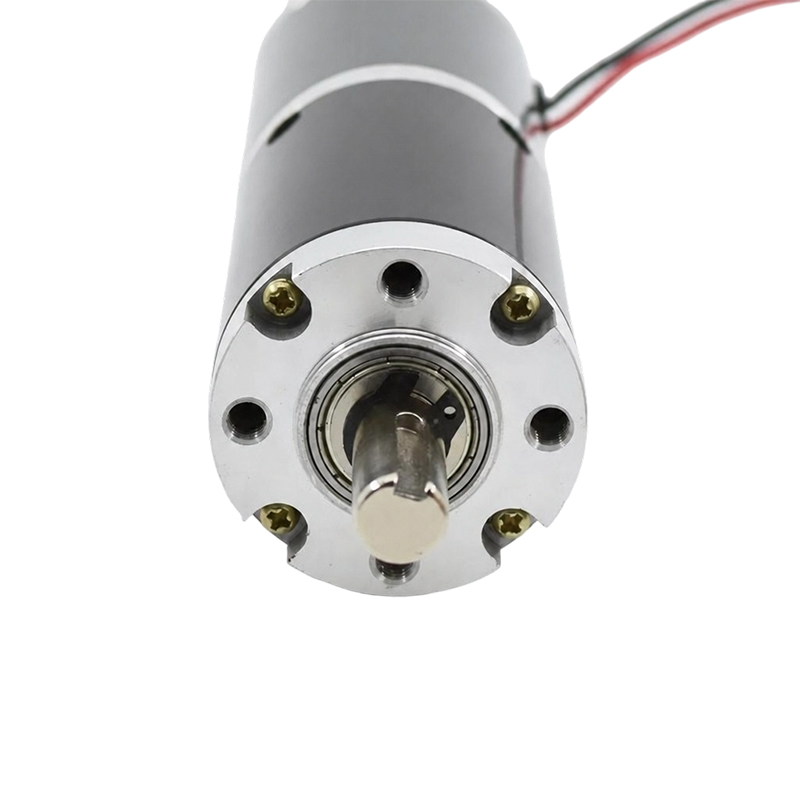

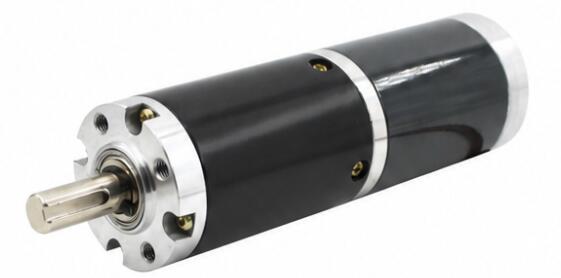

50JX50S Motorreductor planetar

1. Cutie de viteze planetară pentru mișcare stabilă cu joc redus
Motorul folosește o cutie de viteze planetară în mai multe trepte cu un joc specificat de ≤2°, ajutând la reducerea jocului nedorit în timpul marșarierului și mișcărilor repetate. Acest lucru face ca motorul să fie potrivit pentru actuatoare electrice, mecanisme de ridicare, sisteme de poziționare și echipamente de automatizare industrială care necesită mișcare de ieșire mai controlată.

2. Gamă largă de raporturi de la 3,7:1 la 3736:1
Cu rapoarte de reducere de la 3,7:1 la 3736:1 și 1 până la 5 trepte de viteză disponibile, aceeași platformă de motor poate acoperi cerințe diferite de viteză și cuplu. Viteza de ieșire variază de la aproximativ 1621,6 rpm la 1,6 rpm, acceptând transmisie de mare viteză, mișcare controlată și funcționare la viteză ultra-joasă.

3. Cuplu de ieșire de până la 20 N.m pentru conducere grea
Motorul furnizează un cuplu de sarcină de până la 20,0 N.m, aproximativ 204 kgf.cm, oferind o putere puternică pentru sistemele de ridicare, actuatoare electrice, transportoare, antrenări ale supapelor, mecanisme de poartă și alte echipamente care necesită un cuplu mare la viteză mică.

4. Opțiune de frânare pentru aplicații de oprire și menținere controlată
O configurație de frână este disponibilă pentru aplicațiile care necesită performanță controlată de oprire sau de menținere. Combinată cu angrenaje din oțel 40Cr, suport pentru rulmenți cu bile și o carcasă din aliaj de zinc, cutia de viteze este proiectată pentru o transmisie stabilă a puterii mecanice în echipamentele industriale. Arborele de ieșire suportă o forță de presiune maximă de ≤30kgf.

5. Integrare cu gamă largă de 24 V cu feedback opțional al codificatorului
Motorul este evaluat la 24 V și acceptă o gamă de funcționare de 6-36 V, facilitând integrarea cu diferite sisteme de alimentare industriale. Un encoder opțional 5V 13PPR A/B cu două canale acceptă monitorizarea vitezei, detectarea direcției de rotație și feedback incremental pentru aplicații automate de mașini și poziționare.

CONTACTAȚI-NE 50JX50S Motorreductor planetar
  • 50JX50S Motorreductor planetar
  • 50JX50S Motorreductor planetar

Specificații

50JX50S-3 Materialul carcasei Aliaj de zinc Codificator Opțional
Model TJX50RR 50JX50S-4

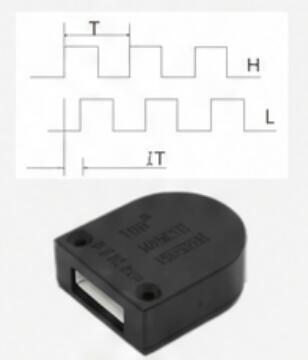

A-B 2 canale
Codificator în formă de D-5V 13PPR
Rulment Rulment cu bile
Modulul de viteze 0,8 M
Comutator Periat
Material angrenaj Oțel 40Cr
Forța maximă de presiune pe arbore ≤30kgf
Gea din spate ≤2°
Frana disponibila Da
Construcția angrenajului Angrenaj planetar

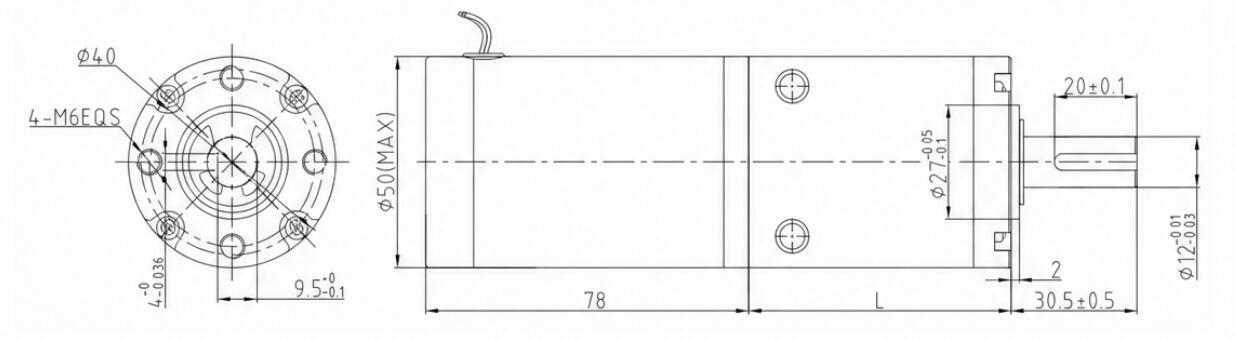

Dimensiuni (mm)
50JX50S-5

Date tehnice

VITEZA MOTOR DC Raport Etape de viteză Dimensiunea cutiei de viteze Numărul de model Tensiune Fără încărcare La încărcare
Interval de operare Tensiune nominală Curent Viteza Curent Cuplu Viteza
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6,0-36,0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6,0-36,0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6,0-36,0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6,0-36,0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6,0-36,0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6,0-36,0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6,0-36,0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6,0-36,0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6,0-36,0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6,0-36,0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6,0-36,0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6,0-36,0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6,0-36,0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6,0-36,0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6,0-36,0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6,0-36,0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6,0-36,0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6,0-36,0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6,0-36,0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6,0-36,0 24 1050 1.6 3500 20 1.3

Conversie unități de cuplu: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Dacă aveți nevoie de alți parametri, vă rugăm să contactați serviciul pentru clienți.
