22JX180 Motorreductor planetar periat

1. Putere compactă pentru design cu spațiu limitat
Aveți nevoie de mai multă putere fără a vă mări echipamentul? Acest mini motor cu angrenaj planetar oferă o ieșire eficientă într-o cutie de viteze compactă de 22 mm, făcându-l ideal pentru roboți, dispozitive inteligente, încuietori și sisteme de automatizare mici.

2. Potrivire ușoară a vitezei și a cuplului
O platformă de motor, soluții multiple de acționare. Alegeți dintr-o gamă largă de rapoarte de reducere pentru a se potrivi cu viteza și cuplul dorit fără a reproiecta întregul sistem mecanic.

3. Construit pentru o mișcare controlată și precisă
Structura angrenajului planetar și designul cu joc redus ajută la o mișcare mai lină și mai previzibilă pentru articulațiile robotizate, alimentatoare, actuatoare, instrumente și alte aplicații de control al mișcării.

4. Pregătit pentru sisteme controlate prin feedback
Pentru aplicațiile care necesită feedback de viteză sau poziție, un encoder opțional A/B cu două canale poate ajuta la îmbunătățirea controlului motorului și a integrării sistemului.

5. Soluții de motoare personalizate de la prototip la producție
Disponibil pentru proiecte OEM și ODM cu rapoarte flexibile de transmisie, configurații de arbore și opțiuni de codificator. Potrivit pentru testarea prototipurilor, dezvoltarea în loturi mici și producția în volum.

CONTACTAȚI-NE 22JX180 Motorreductor planetar periat
  • 22JX180 Motorreductor planetar periat
  • 22JX180 Motorreductor planetar periat
  • 22JX180 Motorreductor planetar periat
  • 22JX180 Motorreductor planetar periat

Specificații

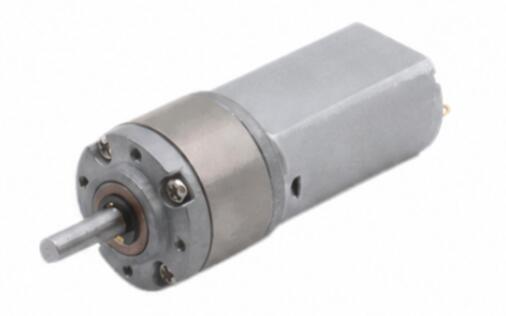

22JX180-5 Materialul carcasei Aliaj de zinc Codificator Opțional

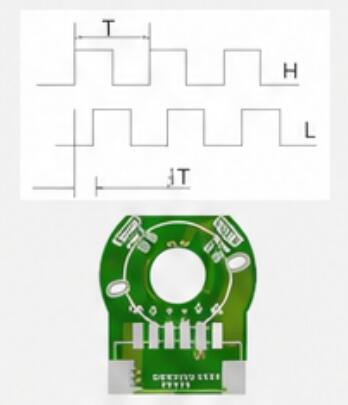

Model TJX22RC 22JX180-6
A-B 2 canale
180Encoder-5V 12PPR

Rulment Rulment de ulei
Modulul de viteze 0,3 milioane
Comutator Periat
Material angrenaj Oțel sinterizat
Forța maximă de presiune pe arbore ≤5kgf
Gea din spate ≤2°
Frana disponibila Nu
Construcția angrenajului Angrenaj planetar

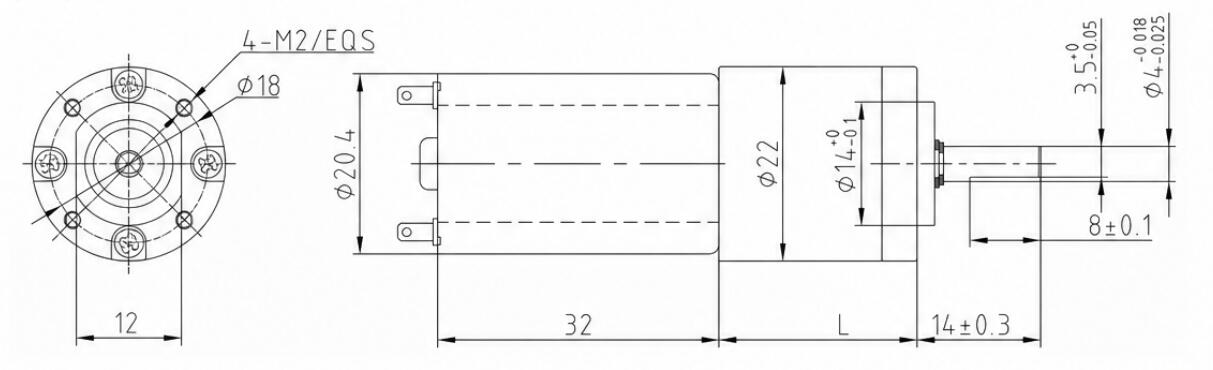

Dimensiuni (mm)
22JX180-7

Date tehnice

VITEZA MOTORULUI DC Raport Etape de viteză Dimensiunea cutiei de viteze Numărul de model Tensiune Fără încărcare La încărcare
Interval de operare Tensiune nominală Curent Viteza Curent Cuplu Viteza
RPM Dia L Min-Max V V mA RPM mA N.m RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Conversie unități de cuplu: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Dacă aveți nevoie de alți parametri, vă rugăm să contactați serviciul pentru clienți.
