24JX370 Motorreductor planetar periat

1. Raporturi de transmisie multiple pentru selectarea flexibilă a vitezei și a cuplului
Disponibil cu cutii de viteze planetare cu 1–5 trepte și rapoarte de reducere de la 3,7:1 la 3736:1, permițând clienților să aleagă viteza de ieșire și cuplul adecvate pentru diferite sisteme de antrenare.

2. Cutie de viteze planetară compactă de 24 mm
Cutia de viteze cu diametrul de 24 mm oferă o soluție de antrenare compactă pentru echipamente cu spațiu limitat, inclusiv mecanisme robotizate, încuietori inteligente, automate automate, dispozitive medicale și sisteme de automatizare mici.

3. Transmisie de viteze stabilă și durabilă
Construit cu o structură de angrenaj planetar, angrenaje din oțel sinterizat, suport pentru rulmenți cu bile și modul de angrenare de 0,4 M pentru a oferi o transmisie stabilă a puterii pentru aplicații mecanice compacte.

4. Interval larg de operare 3–18V DC
Proiectat pentru funcționare la 3–18 V DC cu o tensiune nominală de 12 V. În funcție de raportul de transmisie selectat, turația de ieșire variază de la 1,4 la 1405,4 rpm și cuplul de ieșire ajunge până la 2,00 N·m.

5. Reacții reduse și suport OEM/ODM
Jocul este ≤2°, contribuind la îmbunătățirea performanței de poziționare în sistemele de acționare orientate spre precizie. Personalizarea OEM/ODM, opțiunile arborelui de ieșire și comenzile de mostre sunt disponibile pentru dezvoltarea proiectului.

CONTACTAȚI-NE 24JX370 Motorreductor planetar periat
  • 24JX370 Motorreductor planetar periat
  • 24JX370 Motorreductor planetar periat
  • 24JX370 Motorreductor planetar periat

Specificații

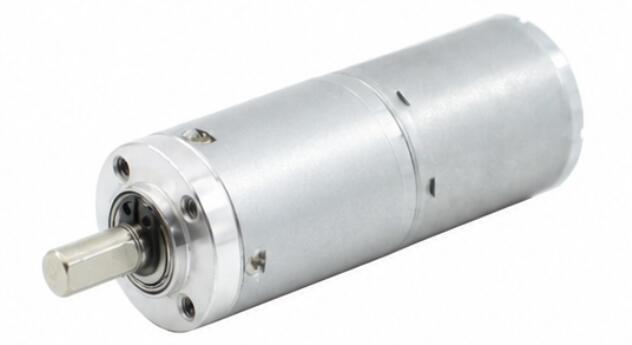

24JX370-3 Materialul carcasei Aliaj de zinc Codificator Opțional
Model TJX24RA Nu poate fi cu encoder
Rulment Rulment cu bile
Modulul de viteze 0,4 milioane
Comutator Periat
Material angrenaj Oțel sinterizat
Forța maximă de presiune pe arbore ≤7kgf
Gena din spate ≤2°
Frana disponibila Nu
Construcția angrenajului Angrenaj planetar

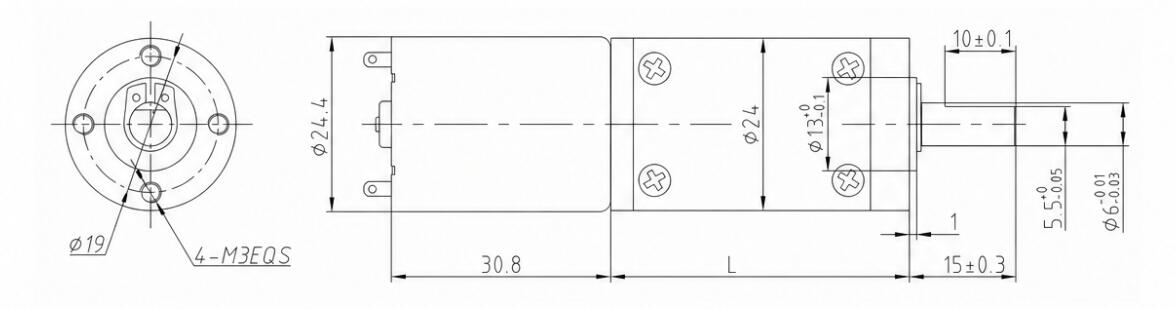

Dimensiuni (mm)
24JX370-4

Date tehnice

VITEZA MOTOR DC Raport Etape de viteză Dimensiunea cutiei de viteze Numărul de model Tensiune Fără încărcare La încărcare
Interval de operare Tensiune nominală Curent Viteza Curent Cuplu Viteza
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3,0-18,0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3,0-18,0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3,0-18,0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3,0-18,0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3,0-18,0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3,0-18,0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3,0-18,0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3,0-18,0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3,0-18,0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3,0-18,0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3,0-18,0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3,0-18,0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3,0-18,0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3,0-18,0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3,0-18,0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3,0-18,0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3,0-18,0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3,0-18,0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3,0-18,0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3,0-18,0 12 30 1.7 120 2 1.4

Conversie unități de cuplu: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Dacă aveți nevoie de alți parametri, vă rugăm să contactați serviciul pentru clienți.
