45JX775 Motorreductor planetar

1. Cuplu ridicat de ieșire pentru sarcini mecanice solicitante
Motorul cu angrenaj planetar DC furnizează un cuplu de ieșire de până la 12,0 N·m, ajutând echipamentul să se ocupe de ridicarea, împingerea, transportul, prinderea și alte operațiuni conduse de sarcină. Este conceput pentru aplicații în care un motor de curent continuu standard nu poate furniza suficientă forță de ieșire la viteză mică.

2. Selecție largă a raportului de viteză de la 3,7:1 la 3736:1
Alegeți dintr-o gamă largă de rapoarte de reducere pentru a se potrivi cu diferite cerințe de viteză și cuplu într-o singură platformă a motorului. Viteza de ieșire variază de la aproximativ 1756,8 rpm la 1,7 rpm, susținând transmisie de mare viteză, mișcare controlată și funcționare la viteză ultra joasă fără a modifica designul de bază al motorului.

3. Reacție scăzută pentru o mișcare mai controlată
Cutia de viteze este specificată cu un joc de ≤2°, ajutând la reducerea jocului nedorit în timpul schimbărilor de direcție și mișcărilor repetate. Acest lucru face ca motorul să fie potrivit pentru actuatoare electrice, acționări de supape, sisteme de ridicare, transportoare, mecanisme robotice și echipamente de automatizare industrială care necesită o mișcare de ieșire mai previzibilă.

4. Design cutie de viteze planetară pentru transmisie compactă a puterii
Cutia de viteze planetară în mai multe etape transferă intrarea motorului de mare viteză în cuplul de ieșire utilizabil, menținând în același timp un aspect mecanic compact. Cu 1 până la 5 trepte de viteză disponibile, TJX45RT oferă proiectanților de echipamente o mai mare flexibilitate atunci când echilibrează spațiul de instalare, viteza de ieșire, cuplul și cerințele de sarcină mecanică.

5. Integrare industrială cu feedback opțional al codificatorului
Motorul folosește angrenaje din oțel 40Cr, suport pentru rulmenți cu bile și carcasă cutie de viteze din aliaj de zinc. Este evaluat la 24 V și acceptă un interval de funcționare de 6-36 V pentru integrarea flexibilă a sistemului. Un encoder cu două canale opțional 5V 13PPR A/B acceptă monitorizarea vitezei, detectarea rotației și controlul feedback-ului în mașinile automate.

CONTACTAȚI-NE 45JX775 Motorreductor planetar
  • 45JX775 Motorreductor planetar
  • 45JX775 Motorreductor planetar
  • 45JX775 Motorreductor planetar
  • 45JX775 Motorreductor planetar

Specificații

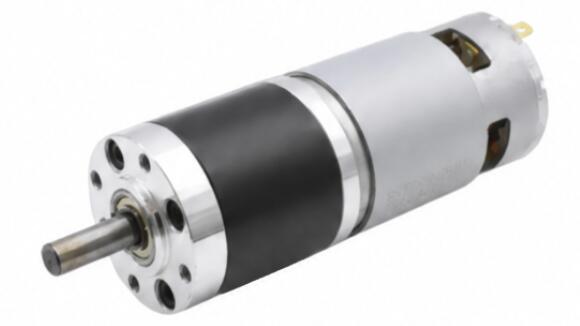

45JX775-5 Materialul carcasei Aliaj de zinc Codificator Opțional

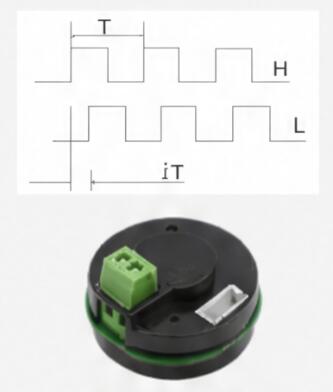

Model TJX45RT 45JX775-6
A-B 2 canale
775Encoder-5V 13PPR

Rulment Rulment cu bile
Modulul de viteze 0,6 milioane
Comutator Periat
Material angrenaj Oțel 40Cr
Forța maximă de presiune pe arbore ≤20kgf
Gea din spate ≤2°
Frana disponibila Nu
Construcția angrenajului Angrenaj planetar

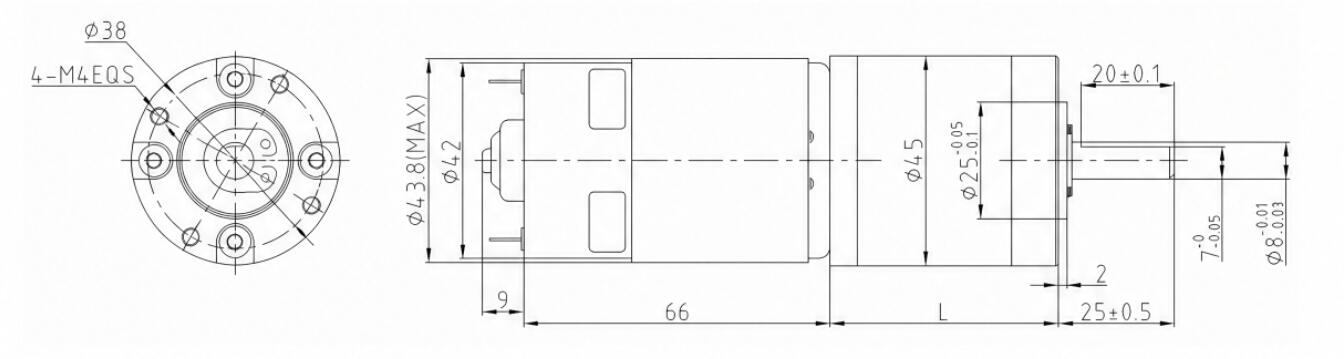

Dimensiuni (mm)
45JX775-7

Date tehnice

VITEZA MOTOR DC Raport Etape de viteză Dimensiunea cutiei de viteze Numărul de model Tensiune Fără încărcare La încărcare
Interval de operare Tensiune nominală Curent Viteza Curent Cuplu Viteza
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6,0-36,0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6,0-36,0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6,0-36,0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6,0-36,0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6,0-36,0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6,0-36,0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6,0-36,0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6,0-36,0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6,0-36,0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6,0-36,0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6,0-36,0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6,0-36,0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6,0-36,0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6,0-36,0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6,0-36,0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6,0-36,0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6,0-36,0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6,0-36,0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6,0-36,0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6,0-36,0 24 420 1.7 3000 12 1.4

Conversie unități de cuplu: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Dacă aveți nevoie de alți parametri, vă rugăm să contactați serviciul pentru clienți.
