57JX5795BL Motor cu angrenaj planetar fără perii

1. Motor cu angrenaj fără perii pentru funcționare continuă extinsă
Motorul combină un motor DC fără perii cu o cutie de viteze planetară pentru a oferi o putere stabilă pentru cicluri lungi de funcționare. Designul său de comutație fără perii evită contactul mecanic al periei, făcându-l potrivit pentru echipamentele care necesită o rotație constantă, uzură redusă a periei și performanță sigură pe termen lung.

2. Cuplu mare de 20 N.m dintr-o cutie de viteze planetară compactă
Cu un cuplu de ieșire de până la 20,0 N.m, motorul transformă intrarea motorului de mare viteză în forță puternică de ieșire utilizabilă. Este potrivit pentru mecanisme de ridicare, dispozitive de acționare electrice, transportoare, acționări de supape, sisteme de poartă și alte echipamente de automatizare care necesită un cuplu mare la viteză controlată.

3. Selectare flexibilă a ieșirii de la 3.7:1 la 3736:1
Cutia de viteze oferă rapoarte de reducere de la 3,7:1 la 3736:1 cu 1 până la 5 trepte de viteză. Viteza de ieșire variază de la aproximativ 1621,6 rpm la 1,6 rpm, permițând unei singure serii de motoare să acopere transmisie rapidă, mișcare controlată și aplicații de sarcină grea cu viteză foarte mică.

4. Feedback Hall și driver extern pentru control BLDC receptiv
Motorul utilizează cabluri BLDC trifazate cu conexiuni de fază MA, MB și MC, semnale Hall și o intrare VCC de 24 V și necesită un driver de motor extern. Această configurație acceptă comutația electronică, reglarea vitezei, controlul direcției de rotație și coordonarea mișcării la nivel de sistem în mașinile automate.

5. Transmisie cu joc redus cu disponibilitate de frânare
Jocul specificat al cutiei de viteze este ≤2°, contribuind la reducerea mișcărilor nedorite în timpul marșarierului și al poziționării repetate. O configurație de frână este disponibilă pentru aplicațiile care necesită oprire sau menținere controlată. Cutia de viteze folosește, de asemenea, angrenaje din oțel 40Cr, suport pentru rulmenți cu bile și o carcasă din aliaj de zinc, cu forță de presiune a arborelui de până la ≤30kgf.

CONTACTAȚI-NE 57JX5795BL Motor cu angrenaj planetar fără perii
  • 57JX5795BL Motor cu angrenaj planetar fără perii
  • 57JX5795BL Motor cu angrenaj planetar fără perii
  • 57JX5795BL Motor cu angrenaj planetar fără perii

Specificații

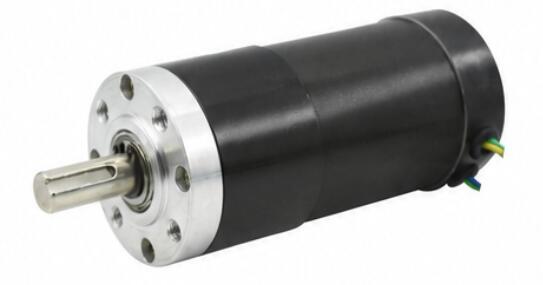

57JX5795BL-3 Materialul carcasei Aliaj de zinc Conexiuni cablu BLDC
Model TJX57R5795BL Galben MA
Rulment Rulment cu bile verde MB
Modulul de viteze 0,8 M Albastru MC
Comutator Fără perii negru GND
Material angrenaj Oțel 40Cr Galben HA
Forța maximă de presiune pe arbore ≤30kgf verde HB
Gena din spate ≤2° Albastru HC
Frana disponibila Da roșu VCC
Construcția angrenajului Angrenaj planetar Necesită șofer de motor

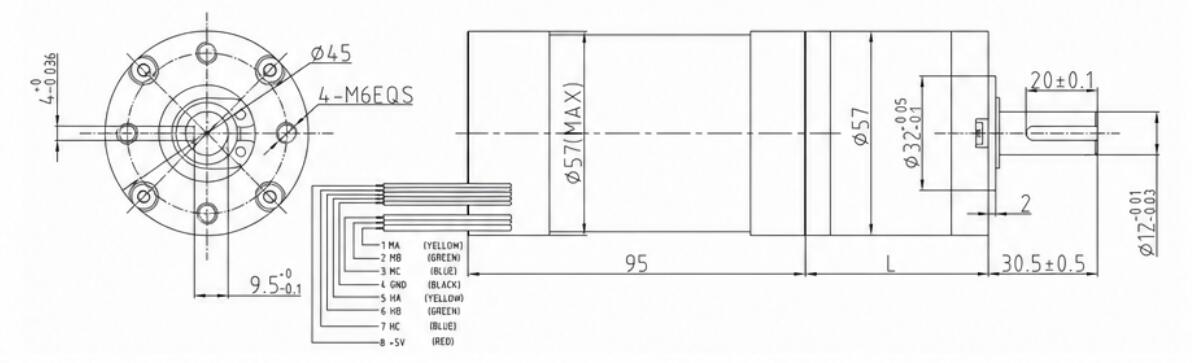

Dimensiuni (mm)
57JX5795BL-4

Sofer de motor
57JX5795BL-5


Date tehnice

VITEZA MOTOR DC Raport Etape de viteză Dimensiunea cutiei de viteze Numărul de model Tensiune Fără încărcare La încărcare
Interval de operare Tensiune nominală Curent Viteza Curent Cuplu Viteza
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Conversie unități de cuplu: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Dacă aveți nevoie de alți parametri, vă rugăm să contactați serviciul pentru clienți.
