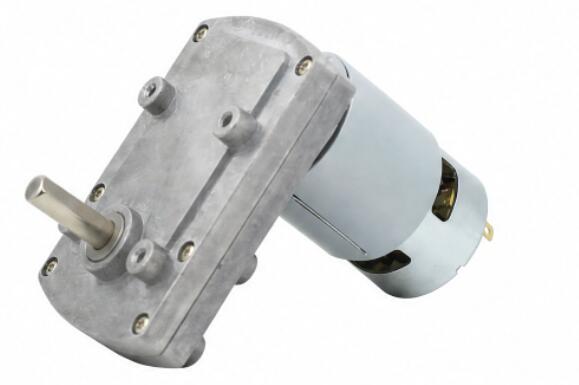

6096FG775 motor cutie de viteze pătrată dc

1. Cutie de viteze plată pentru economisirea spațiului: carcasa plată de 96×60 mm menține înălțimea axială scăzută, potrivindu-se la dispoziții subțiri ale dispozitivelor și economisind spațiu semnificativ de instalare.
2. Cuplu ridicat pentru sarcină grea: cuplu de sarcină de până la 5,0 N·m (aproximativ 51 kgf·cm), cu rapoarte de reducere de la 37:1 la 1247:1 în 3 până la 5 trepte de viteză, oferind o transmisie stabilă, cu viteză mică și cu cuplu mare.
3. Tensiune mare pentru utilizare flexibilă: nominală la 24V cu un interval de funcționare de la 6 la 36V, potrivită pentru diferite sisteme de alimentare și condiții de lucru.
4. Materiale de precizie pentru o durată lungă de viață: angrenaj din oțel aliat 40Cr, modul de 0,8M, carcasă din aliaj de zinc și rulment de ulei, cu presiune maximă a arborelui ≤15 kgf și joc ≤2°, oferind rezistență la uzură și durată lungă de viață.
5. Arborele de ieșire decalat, motor cu encoder opțional: arborele de ieșire este decentrat pentru a se potrivi cu dispoziții de transmisie nealiniate; motorul poate fi echipat cu un encoder dublu-canal de 5V 13PPR pentru feedback precis de viteză și poziție.

CONTACTAȚI-NE 6096FG775 motor cutie de viteze pătrată dc
  • 6096FG775 motor cutie de viteze pătrată dc
  • 6096FG775 motor cutie de viteze pătrată dc
  • 6096FG775 motor cutie de viteze pătrată dc

Specificații

6096FG775 Materialul carcasei Aliaj de zinc Codificator Opțional

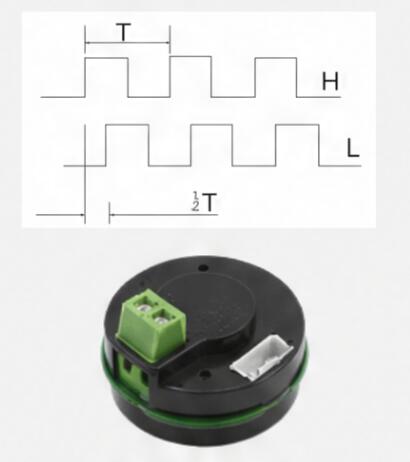

Model TJP96FT 6096FG775-1

A-B 2 canale
775Encoder-5V 13PPR
Rulment Rulment de ulei
Modulul de viteze 0,8 M
Comutator Periat
Material angrenaj otel 40Cr
Forța maximă de presiune pe arbore ≤15kgf
Gena din spate ≤2°
Frana disponibila Nu
Construcția angrenajului Angrenaj dreptar

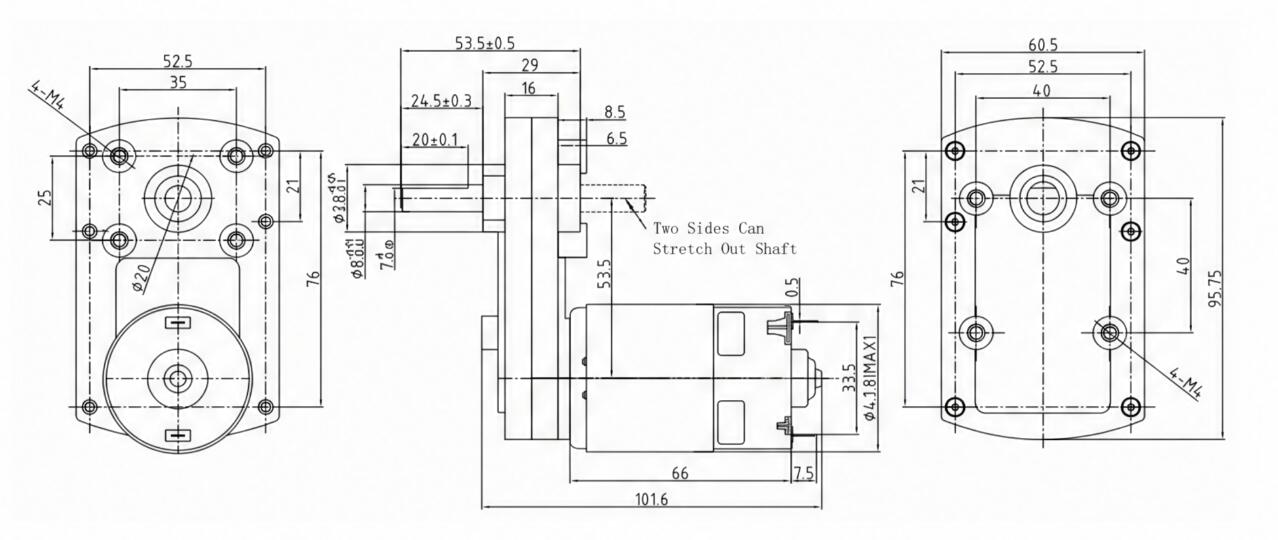

Dimensiuni (mm)
6096FG775-2
Date tehnice

VITEZA MOTOR DC Raport Etape de viteză Dimensiunea cutiei de viteze Numărul de model Tensiune Fără încărcare La încărcare
Interval de operare Tensiune nominală Curent Viteza Curent Cuplu Viteza
RPM L W Min-Max V V mA RPM mA N.m RPM
6500 37 3 96 60 TJP96FT37i-24V-175.7R 6-36 24 400 175.7 3000 2.32 140.5
6500 77.8 3 96 60 TJP96FT77.8i-24V-83.5R 6-36 24 400 83.5 3000 4.87 66.8
6500 156 4 96 60 TJP96FT156i-24V-41.7R 6-36 24 400 41.7 3000 5 33.3
6500 197 4 96 60 TJP96FT197i-24V-33R 6-36 24 400 33 3000 5 26.4
6500 254 4 96 60 TJP96FT254i-24V-25.6R 6-36 24 400 25.6 3000 5 20.5
6500 297 4 96 60 TJP96FT297i-24V-21.9R 6-36 24 400 21.9 3000 5 17.5
6500 327 4 96 60 TJP96FT327i-24V-19.9R 6-36 24 400 19.9 3000 5 15.9
6500 653 5 96 60 TJP96FT653i-24V-10R 6-36 24 400 10 3000 5 8
6500 826 5 96 60 TJP96FT826i-24V-7.9R 6-36 24 400 7.9 3000 5 6.3
6500 1027 5 96 60 TJP96FT1027i-24V-6.3R 6-36 24 400 6.3 3000 5 5.1
6500 1247 5 96 60 TJP96FT1247i-24V-5.2R 6-36 24 400 5.2 3000 5 4.2

Conversie unități de cuplu: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Dacă aveți nevoie de alți parametri, vă rugăm să contactați serviciul pentru clienți.
