Motor fără perii DC (BLDC) - Structură și funcționare

Motoare fără perii de curent continuu (BLDC). au devenit din ce în ce mai populare datorită eficienței, fiabilității și duratei de viață lungi. Spre deosebire de motoarele tradiționale cu perii, acestea folosesc un sistem de control electronic pentru a comuta curentul între înfășurări, eliminând necesitatea periilor și a unui comutator mecanic. Acest design îmbunătățește eficiența, reduce uzura și permite un control mai precis. Ca rezultat, motoarele BLDC sunt utilizate pe scară largă în aplicații, de la echipamente industriale la electronice de larg consum.

Structura de bază a BLDCMotoare

stator:

Statorul este partea staționară a unui motor de curent continuu fără perii și este responsabil pentru crearea câmpului magnetic care antrenează rotorul. Este format din mai multe înfășurări de cupru montate în jurul unui miez de oțel laminat. Aceste înfășurări sunt conectate la un controler electronic de viteză (ESC), care furnizează curent pentru fiecare fază într-o anumită secvență.

Pe măsură ce controlerul comută curentul între înfășurări, câmpul magnetic din interiorul motorului își schimbă continuu poziția, creând ceea ce este cunoscut sub numele de câmp magnetic rotativ. Magneții permanenți de pe rotor urmăresc în mod natural acest câmp în mișcare, producând cuplu și provocând rotirea motorului.

Designul statorului are un impact direct asupra performanței motorului. Factori precum configurația înfășurării, designul slotului și numărul de poli pot influența eficiența, puterea de cuplu, temperatura de funcționare și nivelurile de zgomot. Din acest motiv, statorul este adesea considerat una dintre cele mai critice componente ale unui motor BLDC.

Rotor:

Rotorul unui motor de curent continuu fără perii este format din magneți permanenți care creează un câmp magnetic. În timpul funcționării, acest câmp magnetic interacționează cu câmpul magnetic rotativ generat de stator, producând cuplul care antrenează motorul.

Spre deosebire de stator, rotorul nu necesită înfășurări sau conexiune electrică directă. Această structură mai simplă elimină nevoia de perii și comutatoare, reducând uzura mecanică și îmbunătățind fiabilitatea.

Rotorul este proiectat cu un număr specific de poli magnetici, de obicei variind de la 2 la 8, în funcție de aplicație. Numărarea polilor joacă un rol important în performanța motrică. Motoarele cu mai mulți poli oferă, în general, un cuplu mai mare și o funcționare mai lină la viteze mai mici, în timp ce motoarele cu mai puțini poli sunt mai potrivite pentru aplicații de mare viteză. Selectarea numărului corect de poli este, prin urmare, o parte cheie a designului motorului, deoarece afectează direct echilibrul dintre cuplu, viteză și eficiența generală.

magneți permanenți:

Magneții permanenți generează câmpul magnetic care interacționează cu statorul pentru a produce rotație. Majoritatea motoarelor BLDC folosesc magneți din neodim fier bor (NdFeB), deoarece oferă un câmp magnetic puternic, rămânând compacte și ușoare. În aplicațiile care implică temperaturi ridicate sau medii dure de operare, magneții de samariu cobalt (SmCo) pot fi utilizați datorită stabilității lor termice superioare și rezistenței la coroziune. Magneții sunt montați în siguranță pe rotor pentru a asigura funcționarea stabilă la viteze mari.

Designul magnetului joacă un rol major în determinarea performanței motorului. Factori cum ar fi numărul de poli, plasarea magnetului și puterea magnetică influențează cuplul, capacitatea de viteză și eficiența generală. Prin optimizarea acestor parametri, proiectanții de motoare pot adapta un motor BLDC pentru a îndeplini cerințele specifice ale diferitelor aplicații, indiferent dacă prioritatea este cuplul ridicat, viteza mare sau eficiența energetică maximă.

Tipuri de motoare BLDC

Motoare BLDC cu rotor interior

Într-un motor DC fără perii cu rotor interior, rotorul cu magnet permanent este situat în centrul motorului, rotindu-se în interiorul înfășurărilor statorului. Aceasta este configurația mai utilizată în aplicațiile industriale și comerciale. Deoarece rotorul ocupă doar miezul secțiunii transversale a motorului, diametrul și masa acestuia sunt relativ mici, rezultând o inerție de rotație scăzută. Inerția scăzută înseamnă că motorul poate accelera și decelera rapid, ceea ce este esențial în servomotorizări, articulații robotice și sisteme de poziționare de precizie, unde răspunsul dinamic este o cerință critică de proiectare.

Rotorul compact permite, de asemenea, motoarelor cu rotor interior să atingă viteze mari de rotație. Combinat cu o carcasă cilindrică care se integrează în mod natural în ansamblurile standard de mașini, designul rotorului interior este potrivit pentru scule electrice, pompe, compresoare, ventilatoare de răcire și aplicații de antrenare industrială în care este necesar un motor compact, de mare viteză, cu răspuns dinamic rapid. Căldura generată în înfășurările statorului poate fi condusă direct prin carcasa motorului către structura înconjurătoare, ceea ce simplifică managementul termic în funcționarea continuă.

Motoare BLDC cu rotor exterior

Într-un motor de curent continuu fără perii cu rotorul exterior, rotorul formează o carcasă sau o cupă cilindrice care înconjoară statorul și se rotește în jurul acestuia. Magneții permanenți sunt montați pe suprafața interioară a acestei carcase exterioare a rotorului, cu fața spre interior, spre înfășurările statorului din centrul motorului. Acest aranjament inversat plasează întrefierul magnetic la o rază mai mare, ceea ce mărește brațul efectiv de cuplu și permite acomodarea mai multor poli magnetici în jurul circumferinței rotorului.

Rezultatul este un motor care generează un cuplu substanțial mai mare la viteze de rotație mai mici în comparație cu un design cu rotor interior de mărime și putere echivalente. Motoarele cu rotor exterior sunt, prin urmare, alegerea preferată pentru aplicațiile cu acționare directă în care transmisia de reducere a vitezei este nedorită - în special propulsia dronei și a UAV, ventilatoare de tavan și axiale cu acționare directă, motoare electrice pentru butucul de biciclete și acționări pentru platouri sau platouri în instrumente de precizie. Compensația este un diametru exterior mai mare și o inerție de rotație mai mare, ceea ce limitează răspunsul dinamic în raport cu designul rotorului interior. Managementul termic necesită, de asemenea, o atenție mai atentă, deoarece carcasa exterioară rotativă restricționează fluxul de aer în jurul statorului.

Cum se rotește un motor BLDC?

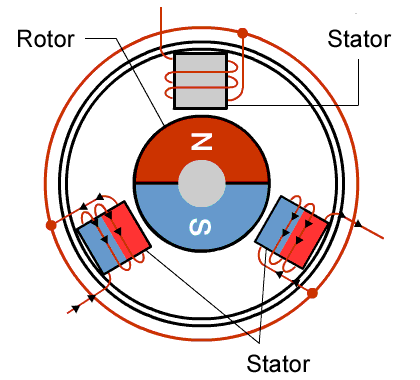

Funcționarea unui motor de curent continuu fără perii se bazează pe interacțiunea dintre câmpul magnetic generat de stator și magneții permanenți montați pe rotor.

Atunci când curentul este furnizat unei înfășurări a statorului, acesta creează un câmp magnetic care atrage și respinge magneții rotorului. Această forță magnetică generează cuplu și determină mișcarea rotorului. Cu toate acestea, dacă aceeași înfășurare a rămas alimentată continuu, rotorul s-ar alinia pur și simplu cu câmpul magnetic și s-ar opri din rotație.

Pentru a menține motorul în funcțiune, câmpul magnetic din interiorul statorului trebuie să își schimbe continuu poziția. Acest lucru se realizează printr-un proces cunoscut sub numele de comutație electronică. În loc să folosească perii și un comutator mecanic ca un motor de curent continuu tradițional, un motor BLDC se bazează pe un controler electronic pentru a comuta curentul între diferite înfășurări ale statorului la intervale de timp precis.

Controlerul determină poziția rotorului utilizând senzori cu efect Hall sau detecția back-EMF fără senzori. Pe baza acestor informații, activează secvența de înfășurare corespunzătoare, creând un câmp magnetic rotativ care trage continuu rotorul înainte.

Controlerul este compus în principal din trei părți de bază: dispozitive de feedback de poziție (cum ar fi senzori Hall sau circuite de detectare EMF inversă), un microcontroler sau procesor de semnal digital care rulează algoritmi de control inteligenți și componente electronice de alimentare cum ar fi tranzistoarele și MOSFET-urile pentru comutarea căilor de curent. Aceste module cooperează pentru realizarea comutației electronice și gestionarea alimentării fiecărei faze a motorului. Controlerul identifică mai întâi poziția rotorului prin intermediul dispozitivelor de feedback de poziție. Pe baza acestor date poziționale, energizează înfășurările în secvența corectă pentru a forma un câmp magnetic rotativ care trage continuu rotorul înainte, menținând un câmp magnetic rotativ stabil pentru o funcționare lină, o ieșire eficientă a cuplului și un control precis al vitezei.

Avantajele motoarelor BLDC

Eficiență ridicată

Motoarele BLDC sunt foarte eficiente deoarece elimină frecarea periilor și pierderile de comutator. În combinație cu magneți permanenți de înaltă performanță, aceștia convertesc mai multă energie electrică în putere mecanică utilă, generând în același timp mai puțină căldură.

Durată de viață lungă

Fără perii sau comutatoare, există mai puține componente de uzură în interiorul unui motor BLDC. Acest lucru reduce semnificativ cerințele de întreținere și ajută la prelungirea duratei de funcționare.

Densitate mare de putere

Motoarele BLDC pot furniza cuplu și putere ridicate dintr-un pachet compact. Designul lor ușor de rotor îmbunătățește, de asemenea, răspunsul dinamic și performanța de accelerare.

Zgomot electric redus

Deoarece nu există un contact între perie și comutator, motoarele BLDC produc mult mai puțin zgomot electric și interferență electromagnetică (EMI) decât motoarele tradiționale cu perii.

Control precis

Atunci când sunt asociate cu un controler electronic, motoarele BLDC oferă un control precis al vitezei și al cuplului într-o gamă largă de operare, făcându-le ideale pentru aplicații de automatizare și precizie.

Aplicații ideale pentru motoarele BLDC

Motoarele BLDC sunt utilizate pe scară largă în industriile în care eficiența, fiabilitatea și controlul precis sunt esențiale. Aplicațiile tipice includ sisteme de automatizare industrială, robotică, echipamente CNC, scule electrice, dispozitive medicale și vehicule electrice. Capacitatea lor de a furniza un cuplu ridicat, un răspuns rapid și o durată lungă de viață le face să fie potrivite pentru mediile de operare solicitante.
