Aplicarea varistoarelor în micromotoare cu curent continuu

Un varistor este o componentă de protecție neliniară de limitare a tensiunii, concepută pentru a absorbi supratensiunile circuitelor și pentru a proteja componentele electronice de precizie din aval. Aplicat pe scară largă în micromotoarele cu perie, rezolvă eficient problemele comune de funcționare a motorului, cum ar fi vârfurile de tensiune de comutație, interferența electromagnetică și uzura periilor.

Acest articol introduce în mod sistematic principiul de funcționare al varistoarelor, analizează funcțiile lor de protecție de bază în micromotor funcționare și oferă linii directoare standardizate și practice de selecție a componentelor. Acesta servește ca referință tehnică profesională pentru inginerii hardware, dezvoltatorii de proiectare și personalul de achiziții.

Principiul de funcționare al varistoarelor

Un rezistor dependent de tensiune (varistor) este foarte sensibil la schimbările de tensiune. Rezistența sa rămâne la nivelul megaohmului în condiții normale de funcționare de joasă tensiune și scade brusc la nivelul miliohmului instantaneu atunci când apar supratensiuni, formând o cale de impedanță scăzută pentru a descărca rapid curentul de supratensiune și pentru a realiza protecția împotriva tensiunii.

1.1 Trei Zone de Operare Caracteristice

Starea de lucru a unui varistor poate fi împărțită în trei regiuni distincte în funcție de tensiunea aplicată:

1) Regiunea de scurgere

Când tensiunea aplicată se află în intervalul normal de lucru al circuitului, varistorul prezintă o rezistență extrem de ridicată, cu trecerea doar a unui mic curent de scurgere. Nu afectează funcționarea normală a circuitului și rămâne într-o stare de protecție de așteptare pe termen lung.

2) Regiunea de prindere neliniară

Când în circuit apar supratensiuni tranzitorii sau vârfuri de tensiune, varistorul intră în regiunea de lucru neliniară. Curentul crește brusc în timp ce tensiunea la borne este fixată stabil într-un interval îngust sigur. Aceasta este regiunea de lucru centrală pentru varistor pentru a absorbi supratensiunile și pentru a suprima vârfurile și își desfășoară activitatea principală de protecție în circuitele micromotoarelor.

3) Regiunea de Saturație

Dacă supratensiunea continuă să crească dincolo de domeniul de rulment, varistorul intră în regiunea de saturație și se comportă ca o componentă liniară cu rezistență scăzută, rezultând o creștere bruscă a curentului buclei. Funcționarea pe termen lung în această regiune va cauza supraîncălzirea componentelor, arderea și chiar crăparea ceramicii. Prin urmare, operarea regiunii de saturație este strict interzisă în aplicațiile practice.

1.2 Mecanismul de conducere a materialului

Varistoarele obișnuite cu oxid de metal sunt ceramice semiconductoare policristaline sinterizate, fabricate în principal din oxid de zinc (ZnO) cu o cantitate mică de aditivi auxiliari de oxid de metal, cum ar fi oxidul de bismut și oxidul de cobalt.

Fiecare bob de oxid de zinc este învelit de un strat limită de cereale de înaltă rezistență. Sub tensiunea nominală de lucru, granița blochează conducția curentului pentru a asigura funcționarea normală a circuitului. Când tensiunea depășește valoarea de prag, efectele de defalcare și tunelizare Zener apar la limita granulelor, rezistența componentelor scade brusc și se formează un canal de descărcare de mare viteză pentru a elibera instantaneu energia de supratensiune.

Funcțiile de bază ale varistoarelor în micromotoare

Majoritatea micromotoarelor principale sunt motoare DC cu perii. În timpul funcționării, periile de cărbune și comutatoarele comută continuu direcția curentă a înfășurărilor armăturii. Deoarece înfășurarea armăturii are caracteristici inductive, va stoca energie magnetică atunci când este alimentată. Comutarea instantanee a curentului în timpul comutării eliberează energie magnetică masivă, formând vârfuri tranzitorii de înaltă tensiune, și anume forța electromotoare inversă (Back EMF).

Fără o protecție eficientă, vârfurile de comutație vor cauza trei probleme majore:

1) Uzură accelerată a motorului

Picurile de înaltă tensiune produc scântei de comutație, provocând erodarea la temperatură ridicată a segmentelor de comutator și a periilor de cărbune, agravând uzura mecanică și scurtând foarte mult durata de viață generală a micromotoarelor.

2) Interferențe electromagnetice severe

Scânteile de comutație radiază zgomot electromagnetic continuu, interferând cu funcționarea normală a dispozitivelor de precizie din jur, cum ar fi senzorii, modulele Bluetooth și cipurile de control, ceea ce duce la nerespectarea conformității EMC a produsului.

3) Deteriorarea componentelor circuitului

Picurile de supratensiune nesuprimate vor fi transmise la PCB-ul de control, defalcând cu ușurință circuitele integrate de unitate, condensatoarele și alte componente de precizie, crescând rata de eșec al produsului și costul post-vânzare.

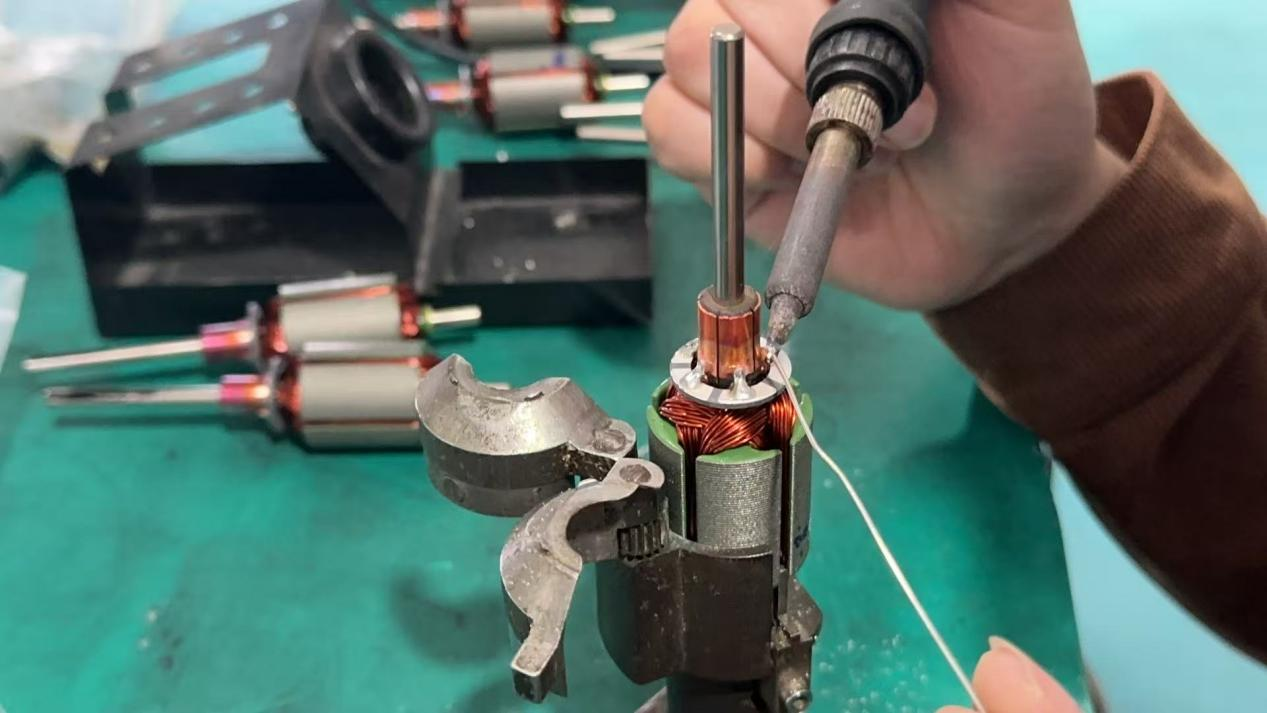

Prin conectarea unui varistor în paralel la bornele micromotorului, componenta va intra instantaneu în regiunea de prindere neliniară odată ce apar vârfuri de tensiune de comutație. Oferă o cale de descărcare la supratensiune cu impedanță scăzută pentru a fixa supratensiunea într-un interval sigur, realizând trei efecte de protecție de bază:

1. Suprima eficient scânteile de comutație și reduce uzura comutatoarelor și a periilor de cărbune;
2. Reduceți în mod semnificativ interferența radiațiilor electromagnetice pentru a îndeplini standardele industriale de certificare EMI;
3. Absoarbe energia de supratensiune tranzitorie pentru a proteja componentele de precizie ale circuitului backend.

Ghid profesional de selecție a varistorului pentru micromotoare

Selecția varistoarelor dedicate micromotoarelor se concentrează pe doi parametri de bază: tensiunea varistorului (V₁mA) și capacitatea curentului de supratensiune.

Parametrul cheie 1: Tensiune varistor (V₁mA)

Tensiunea varistorului (V₁mA), cunoscută și sub denumirea de tensiune de prag, se referă la tensiunea pe componentă atunci când un curent continuu de 1mA trece prin varistor. Este cel mai critic parametru care afectează precizia protecției și durata de viață.

Formula de selecție pentru micromotor DC

V₁mA = (1,8 ~ 2,2) × Tensiune nominală de alimentare CC nominală a motorului (Vp)

Două constrângeri de selecție de bază

1. Tensiunea varistorului trebuie să fie mai mare decât tensiunea maximă de lucru continuă a sistemului pentru a evita declanșarea falsă și încălzirea anormală;
2. Tensiunea varistorului trebuie să fie mai mică decât tensiunea maximă de rezistență a componentelor protejate pentru a asigura o fixare eficientă înainte de apariția deteriorării circuitului.

Exemplu de aplicație practică

Pentru un micromotor DC nominal de 12 V:

Valoarea minimă de selecție: 12 V × 1,8 = 21,6 V

Valoarea maximă de selecție: 12 V × 2,2 = 26,4 V

Specificații principale recomandate: varistoare 24V / 26V.

Parametrul cheie 2: Capacitatea curentului de supratensiune

Capacitatea curentului de supratensiune se referă la curentul maxim de impuls pe care un varistor îl poate rezista în condiții standard de testare (temperatura ambiantă de 25 ℃, forma de undă de supratensiune specificată și timpii de impact), cu modificarea tensiunii varistorului controlată cu ±10%.

Principii de selecție

1. O valoare mai mare a curentului de supratensiune ofera o capacitate anti-interferenta mai puternica si o performanta de protectie mai stabila;
2. Curentul de supratensiune real generat de motor trebuie sa fie mai mic decat curentul de supratensiune maxim nominal al componentei pentru a asigura o functionare fiabila pe termen lung;
3. Pentru scenariile în care curentul de supratensiune nu poate fi calculat cu precizie, selectați specificațiile bazate pe puterea motorului, frecvența pornire-oprire și condițiile reale de sarcină.

Concluzie

Ca componentă de protecție a tensiunii cu costuri reduse, de înaltă fiabilitate și de înaltă eficiență, varistoarele joacă un rol de neînlocuit în sistemele cu micromotoare cu perii. Prin absorbția Back EMF generată în timpul comutării motorului, acestea suprimă eficient uzura scânteilor, reduc interferența electromagnetică, protejează componentele circuitelor de precizie și îmbunătățesc semnificativ stabilitatea generală și durata de viață a echipamentelor micromotoare.

Selectarea rezonabilă a parametrilor este cheia pentru a oferi joc complet performanței protecției varistorului. Dacă aveți cerințe pentru motorul de curent continuu, vă rugăm să ne contactați pentru asistență pentru soluții personalizate.
